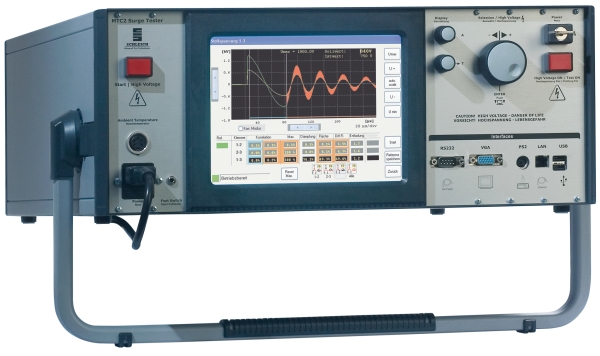

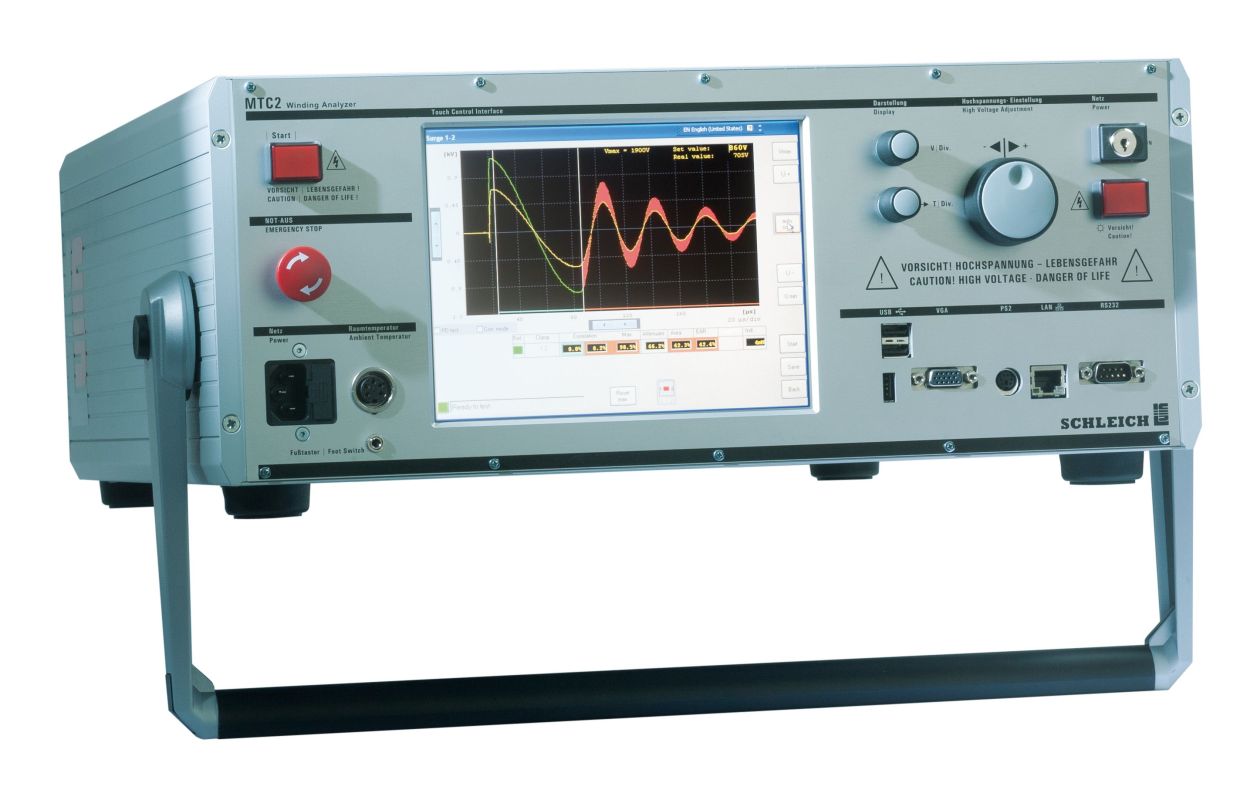

MTC2多功能高级绕组浪涌测试分析仪
 资料下载

    MTC2匝间（浪涌）测试仪是一款目前市场上技术最先进的匝间测试仪之一，由著名的德国电机测试仪制造商SCHLEICH公司研发制造，其型号有多种，因最大输出电压不同有以下几档：

主要功能：

1. 可在两个绕组联接上输出最高达6KV-50KV的匝间测试（浪涌测试）电压
2. 直流绝缘电阻测试，最高输出6KV-50KV， 4mA.
3. 直流耐压测试，最高输出6KV-50KV ，4mA
4. 直流高压下的极化指数测试/吸收比测试。
5. 自动步进式升压测试。
6. 带实测/名义比较的电感测量。
7. 过程故障诊断、校验功能。
8. 量化的EAR（不重合度）指标
9. 带环境温度补偿的四端子高精度阻抗测试。
10. 可选功能：匝间测试中带局放测试功能。
11.可选择不同的语文模块，如中文。
12.可选择厂家的远程支持。
13.彩色液晶显示，单机最大存储结果达1百万台电机的数据。

测试对象：可用于测试有电感的对象如：三相定子、单相定子、变压器、电机、电枢和单一线圈等。测试仪由集成在仪器中的触屏电脑控制。
如何测试:
    测试计划可预先写入/存入MTC2测试仪内.其于WINDOWS XP的操作形式，触屏操作。
    操作者可以随后选择测试计划并联结测试对象。所有的测试步骤将按预编好的计划一个接一个的进行。测量值将自动与设定好的允差比较，并自动给出估计结果，以绿(即合格)或红（不合格） 显示出来。 当然，仪器还设置了手动模式。

数据采集和存储：
    按要求测试结果即可存储在MTC2中也可以存储在另外一台电脑/服务器上。有关这方面的通讯功能可选相关软件，此外还可选择用RS232 和USB交互界面通讯。

最多可存储达100万台电机数据

MTC2的参数：（这里以MTC2-30KV为例）
    *  两个绕组联接+ 一个框架联接
    *  基于WINDOWS XP的触屏操作，如果需要也可以接蓝牙键盘或鼠标。
    *  手动测试模式：针对现场服务，维修，维护。
    *  自动测试模式：测试程序和测试结果都被存储在一个ACCESS 数据库中。
    *  电机的标签可以同时输入并存储其中。有了这些标签数据，测试结果可以很方便地检索并打印。 另外，也可以很方便容易地将现在的测试与以往的测试自动做比较。
    *  测试功能也可在NT/WIN2000 网络中运行

符合各类规范
    *   IEEE-522规范
    *   符合 IEC 60034-15 编辑3 规范: 在联接前线圈装入定子之后的测试。
    *   符合 劳埃德的注册规则: 在联接前线圈装入定子之后的测试。
    *   符合IEEE关于稳压及最大残余波幅的规范: 小于 0.01%

    *   匝间（浪涌）测试电压：0.65(4Un+ 5kV)，在测试电压的0.4～0.8倍下调节,对30KV测试仪而言，最高可输出35KV。
    *   升压时间是0.1μs ~3.2μs。(符合IEEE及IEC规范）
    *   对更高的测试电压，浪涌测试的升压时间是0.1μs ～ 0.2μs + 0.3μs.
    *   浪涌脉冲数：5，在线圈被测过程中，每一个线圈将至少在5个浪涌脉冲下测试。

MTC2-30KV浪涌测试仪的其它数据
* 1000V ～30000V连续可调节
* 无论有或没有参考曲线，仪器共有8种不同的自动评估方法。
       1. 专利的相干分析方法
       2. 面积分析 (EA)
       3. 面积差分析(EAR)
       4. 在连续升压下的面积差分析(EAR)（不重合度）
       5. 衰减分析
       6. 允差带方法
       7. 频率方法
       8. 放电分析
*  最大电流：1500 A / max.
*  能量： 45 焦尔
*  电容： 100 纳法
*   每步长浪涌脉冲：1～9999（对自动测试）和无限次（对手动测试）
*   电流精度：0～3mA / 分辨率: 0.001uA / 最大电流: 3mA / 过电流指示(击穿检测)
*   阻抗测试精度: 1MΩ ... 100GΩ
*   阻抗测试或通过可编程的任意报警值的绝缘电流评估
*   测试电压: 0～30000V直流 (自动校准并稳压)
*   稳压及最大残余波幅: 符合IEEE规范，小于 0.01%
*   自动极化指数测试包括图形及PI图

 可选语言：德、英、法（标准），或其它（包括汉语）则为选项需另付费。

MTC2的其它参数
*   红色报警灯表示：“注意，测试正在正行，测试线和被测物带高压电”
   *警告：如果测试仪无有效接地，则有显示。
*   内置的紧急制动
*   测试结束并且所有测试线转向PE时自动放电
*   手动测试总是从最小的测试电压开始。
*   尺寸：宽 x 深 x 高 (550 x  650 x  815mm)
*   重量： 90kg （30KV仪器，其它的详见相应的样本）
*   供电电源：100V～240V / 50～60Hz ，不必担心电源的制式.
*   I/O 接口：用于通过PLC控制的遥控，MTC2 (6KV, 12KV, 15KV)测试仪的后背板有一个5极插座接口，该接口提供一个输入信号和三个其它输出信号。

       “德国制造”，获: DIN EN ISO 9001: 2008质量认证。
       做为SCHLEICH公司在华总代理，我们愿意为阁下的电机/线圈测试工作做贡献。欢迎以任何方式与我公司联络。
